Sản xuất Khuôn Ép Trún: Giải thích Quy trình, Thiết kế & Ứng dụng

Hướng dẫn sản xuất khuôn ép phun này bao quát mọi thứ từ quy trình từng bước đến mẹo thiết kế chuyên gia, vật liệu, ứng dụng & các câu hỏi thường gặp quan trọng.

Sản xuất khuôn ép phun là không thể thiếu đối với các ngành công nghiệp đòi hỏi cả chất lượng và hiệu quả, từ ô tô đến điện tử và hàng tiêu dùng. Sự phổ biến này được phản ánh qua sự tăng trưởng đáng kể của thị trường. Theo Grand View Research, thị trường nhựa ép phun toàn cầu được định giá ước tính $330,41 tỷ USD vào năm 2023, và dự kiến tăng trưởng với tốc độ tăng trưởng kép hàng năm (CAGR) là 3.4% từ năm 2024 đến 2030.

Do đó, bài viết này sẽ đi sâu vào nguyên lý hoạt động của quy trình ép phun, các vật liệu được sử dụng, và những cân nhắc thiết kế quan trọng để cung cấp cái nhìn toàn diện về kỹ thuật sản xuất quan trọng này.

Ép phun nhựa là gì và Tại sao nó Phổ biến?

Ép phun là quy trình sản xuất liên quan đến việc nung nóng vật liệu cho đến khi nóng chảy, sau đó phun dưới áp suất vào khuôn thiết kế riêng để sản xuất hàng loạt. Sau đó, vật liệu nóng chảy nguội đi và đông đặc thành hình dạng chính xác của khuôn, tạo ra sản phẩm chi tiết.

Mặc dù nhựa là vật liệu được sử dụng phổ biến nhất, quy trình này cũng có thể áp dụng cho kim loại, thủy tinh và cao su. Loại lựa chọn vật liệu đa dạng và phong phú là một trong những lý do chính khiến ép phun trở nên phổ biến, vì các nhà sản xuất điều chỉnh nó cho các dự án cụ thể của họ.

Quy trình này cũng nổi tiếng với việc tạo ra các thiết kế chính xác cao, ngay cả với những hình dạng phức tạp, nơi mỗi chi tiết đáp ứng các dung sai chính xác. Những chi tiết đồng đều, chất lượng cao thường yêu cầu ít hoặc không cần xử lý sau, giúp giảm chi phí lao động và thời gian sản xuất.

Ngoài ra, ép phun duy trì sự nhất quán của sản phẩm trong sản xuất khối lượng lớn nhờ vào khuôn. Nó thậm chí hiệu quả về chi phí cho sản xuất hàng loạt vì chi phí trên mỗi đơn vị giảm đáng kể sau khi khuôn ban đầu được tạo ra. Những lợi ích này góp phần vào việc áp dụng rộng rãi ép phun trong nhiều ngành công nghiệp khác nhau.

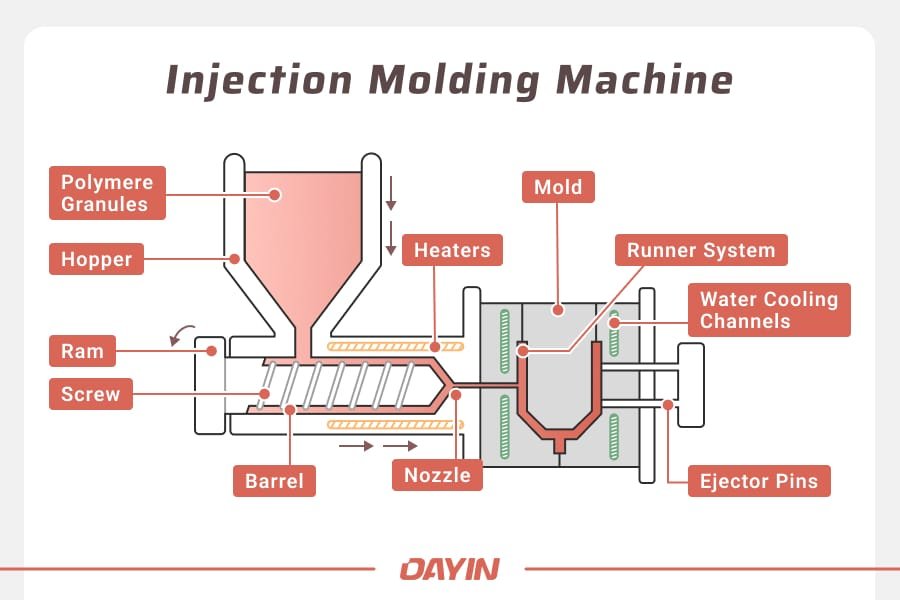

Quy trình ép phun nhựa hoạt động như thế nào: 5 Bước chính của quy trình ép phun nhựa

Phần này sẽ cung cấp giải thích chi tiết, từng bước về quy trình ép phun nhựa, phân tích từng giai đoạn chính để hiểu rõ.

Bước 1: Thiết kế và Chế tạo Khuôn

Trước khi sản xuất bất kỳ chi tiết nào, bản thân khuôn phải được thiết kế và chế tạo cẩn thận, vì nó tạo nền tảng cho toàn bộ quy trình ép phun.

Khuôn này đóng vai trò là bản in ngược của chi tiết cuối cùng, quyết định hình dạng, độ hoàn thiện bề mặt và độ bền kết cấu của nó. Nó bao gồm hai phần chính: mặt A (lòng khuôn) và mặt B (tim khuôn). Mặt A là mặt thẩm mỹ, thường có các đặc điểm bề mặt nhìn thấy được được thiết kế để tăng tính thẩm mỹ. Mặt B là mặt chức năng, chứa các yếu tố kết cấu như gân tăng cứng, khớp cài và cổ bulong, những yếu tố quan trọng đối với độ bền và khả năng lắp ráp của chi tiết.

Bằng cách tận dụng phần mềm thiết kế hỗ trợ máy tính (CAD) tiên tiến, các kỹ sư có thể tạo ra các mô hình 3D chi tiết của thiết kế khuôn ép phun cho cả hai mặt để đảm bảo độ chính xác, tối ưu hóa dòng chảy vật liệu và giảm thiểu khuyết tật sản xuất.

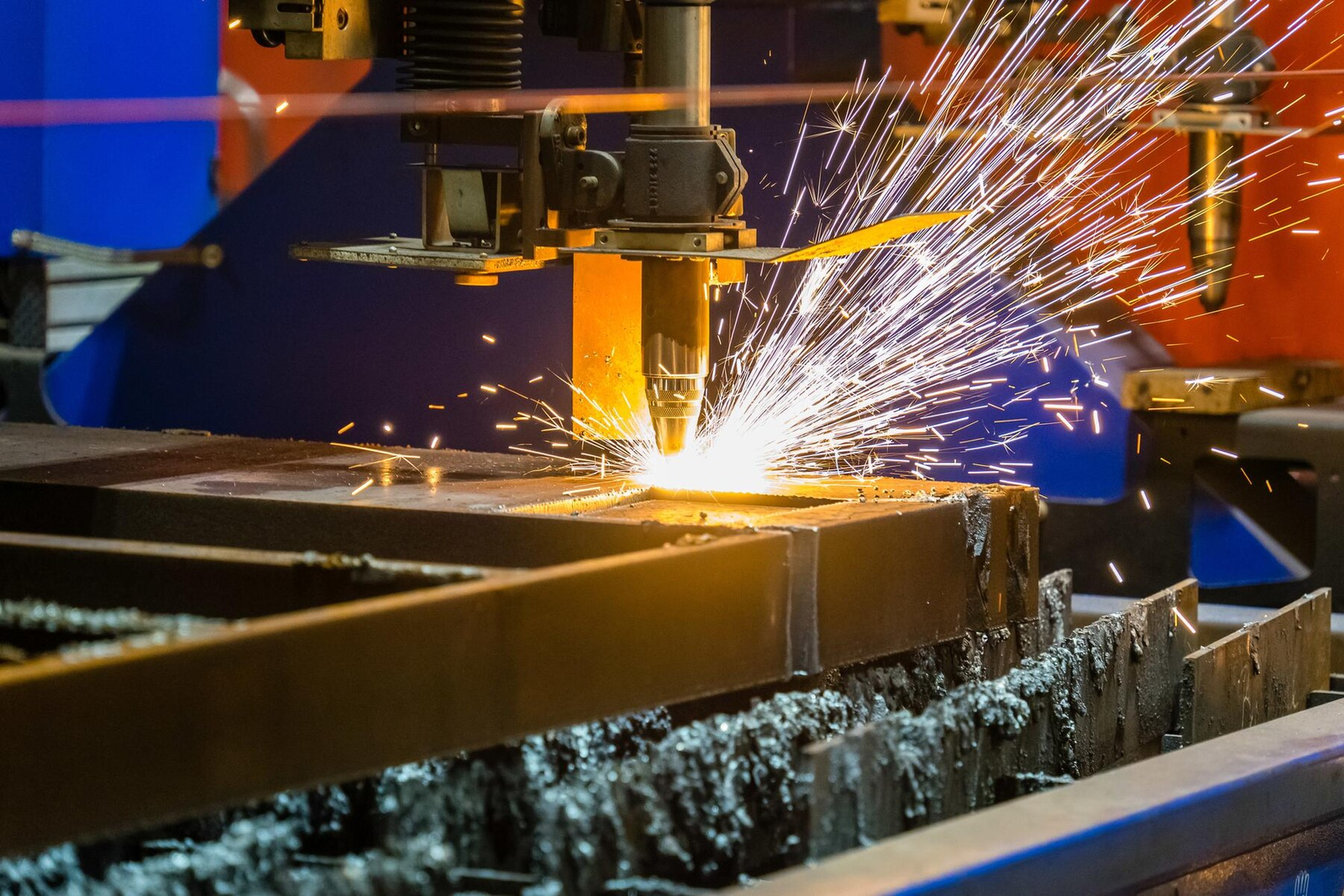

Với thiết kế đã được hoàn thiện, nó có thể được gia công thông qua các quy trình sản xuất khuôn ép phun như gia công CNC, EDM hoặc in 3D.

Nguồn: Freepik

Gia công CNC (Điều khiển số bằng máy tính) tiêu chuẩn

Gia công CNC là phương pháp phổ biến nhất để sản xuất các khuôn có độ chính xác cao. Được điều khiển bởi phần mềm được lập trình sẵn, máy phay và máy tiện CNC cắt các khối nhôm hoặc thép dụng cụ thành thiết kế yêu cầu với độ chính xác cực cao. Phương pháp này linh hoạt và có khả năng sản xuất nhiều hình dạng khác nhau.

Gia công phóng điện (EDM)

Trong EDM, điện cực bằng graphit hoặc đồng phóng tia lửa điện để ăn mòn bề mặt kim loại, cho phép tạo ra các hốc chi tiết cao và độ hoàn thiện bề mặt mịn. EDM đặc biệt hữu ích khi gia công thép tôi cứng và tạo ra các hình dạng khó hoặc không thể thực hiện được với gia công truyền thống.

In 3D

Mặc dù truyền thống không được sử dụng cho các khuôn sản xuất quy mô đầy đủ, in 3D đã nổi lên như một lựa chọn khả thi cho việc tạo mẫu và sản xuất số lượng nhỏ. Kỹ thuật sản xuất bồi đắp này có thể nhanh chóng sản xuất các khuôn từ nhựa đặc biệt hoặc kim loại, giúp giảm thời gian và chi phí sản xuất lô nhỏ.

Bước 2: Làm chảy hạt nhựa nhiệt dẻo

Từ điểm này trở đi, quá trình sẽ diễn ra bên trong chính máy ép phun.

Ở giai đoạn này, hạt nhựa dẻo ở thể rắn sẽ được chuyển thành trạng thái nóng chảy để phun. Nguyên liệu nhiệt dẻo —要么是 nguyên liệu mới hoặc nhựa tái chế — được nạp vào phễu đặt ở trên cùng của máy. Nếu cần, các chất phụ gia như bột màu hoặc chất gia cường cũng được trộn lẫn vào.

Từ phễu, các hạt nhựa này được cấp dần vào xi lanh của máy, nơi cơ cấu trục vít quay để vận chuyển và làm nóng nguyên liệu qua ma sát. Đồng thời, các phần tử gia nhiệt bên ngoài bao quanh xi lanh liên tục nâng nhiệt độ của nhựa nhiệt dẻo cho đến khi nóng chảy hoàn toàn.

Việc duy trì kiểm soát nhiệt độ chính xác là rất quan trọng trong bước này, vì nó ảnh hưởng trực tiếp đến độ nhớt và đặc tính dòng chảy của vật liệu nóng chảy, cuối cùng tác động đến chất lượng và độ chính xác của các chi tiết thành phẩm.

Bước 3: Phun nhựa nóng chảy vào khuôn

Khi nguyên liệu nhiệt dẻo đạt trạng thái nóng chảy, máy sẽ phun nhựa nóng chảy bằng piston trong khi vòi phun duy trì áp suất cao. Điều này đẩy nguyên liệu đi qua kênh rót chính vào khuôn. Từ đó, nguyên liệu di chuyển qua hệ thống rãnh phân phối, chia đều nhựa. Sau đó, nguyên liệu đi vào khoang khuôn qua cổng — khe hẹp kiểm soát tốc độ dòng chảy cuối cùng.

Để đảm bảo nhựa nóng chảy điền đầy khuôn hoàn toàn và tạo hình chính xác, hai nửa khuôn phải được kẹp chặt bằng lực kẹp đáng kể để ngăn rò rỉ nguyên liệu. Tuy nhiên, việc cân bằng đúng giữa áp suất phun và lực kẹp là rất quan trọng; lực quá ít có thể gây ra chi tiết không đầy đủ, trong khi lực quá lớn có thể làm hỏng khuôn hoặc ảnh hưởng chất lượng chi tiết.

Bước 4: Giữ và làm nguội chi tiết nhựa

Sau khi nhựa nóng chảy được phun vào khuôn, nó trải qua một giai đoạn quan trọng gọi là “thời gian giữ”. Trong thời gian này, nguyên liệu được duy trì dưới áp suất liên tục để đảm bảo điền đầy khoang khuôn và bù đắp bất kỳ co ngót nào xảy ra khi nguội. Thời gian cụ thể cho giai đoạn này thay đổi tùy thuộc vào loại nhựa nhiệt dẻo sử dụng và độ phức tạp của chi tiết, dao động từ vài mili giây đến vài phút.

Khi thời gian giữ kết thúc, áp suất được nhả ra. Do đó, chi tiết được để nguội và cứng lại trong khuôn, mang hình dạng cuối cùng. Thời gian làm nguội cũng được kiểm soát cẩn thận để ngăn ngừa khuyết tật như cong vênh hoặc vết lõm. Vì vậy, nhiều khuôn có kênh làm nguội tích hợp để tăng tốc quá trình này bằng cách tuần hoàn nước hoặc chất lỏng làm nguội khác.

Bước 5: Đẩy chi tiết nhựa ra

Bây giờ chi tiết nhựa đã nguội và rắn hoàn toàn, khuôn mở ra trong khi các chốt đẩy đẩy chi tiết ra khỏi khoang khuôn. Cơ cấu đẩy này đảm bảo tháo dỡ mượt mà mà không làm hỏng cấu trúc chi tiết.

Các chi tiết được đẩy ra thường rơi vào thùng thu gom hoặc băng chuyền để xử lý tiếp. Mặc dù chi tiết về cơ bản đã hoàn thiện ở dạng này, nó có thể cần xử lý sau, chẳng hạn như hoàn thiện bề mặt, cắt bỏ vật liệu dư, hoặc lắp ráp trước khi đóng gói và phân phối. Giai đoạn cuối này đảm bảo rằng các chi tiết ép phun đáp ứng các thông số kỹ thuật mong muốn trước khi được gửi đi sử dụng thương mại hoặc công nghiệp.

Những yếu tố cần xem xét cho thiết kế ép phun?

Ép phun, mặc dù rất linh hoạt, dễ bị ảnh hưởng bởi nhiều loại khuyết tật nếu các thông số thiết kế không được điều chỉnh cẩn thận. Các vấn đề thường gặp bao gồm cong vênh, vết lõm, vết kéo, đường nối và thiếu đầy:

• Cong vênh xảy ra khi các phần khác nhau của chi tiết nguội và co lại với tốc độ khác nhau, dẫn đến cong queo.
• Vết lõm là các hõm nhỏ trên bề mặt do làm nguội không đều, thường ở các phần dày.
• Vết kéo là kết quả của việc chi tiết cọ xát với khuôn trong quá trình đẩy ra, thường do thiếu độ nghiêng.
• Đường nối là các đường rõ rệt nơi hai dòng chảy của nhựa nóng chảy gặp nhau, có thể làm yếu chi tiết.
• Thiếu đầy xảy ra khi khoang khuôn không được điền đầy hoàn toàn, dẫn đến chi tiết không hoàn chỉnh.

Bằng cách áp dụng các thực hành tốt nhất sau đây trong các lĩnh vực như dung sai, độ dày thành, hình học lõi và nhiều hơn nữa, nhà sản xuất có thể giảm thiểu các khuyết tật này và sản xuất các chi tiết chất lượng cao:

1. Dung sai

Ép phun cho phép sản xuất chính xác, nhưng nhà thiết kế phải tính đến sự co vật liệu và biến đổi quy trình. Dung sai tiêu chuẩn thường rơi vào khoảng ±0.003 inch (±0.076 mm), mặc dù dung sai chặt hơn có thể đạt tới ±0.001 inch (±0.025 mm). Tuy nhiên, dung sai nghiêm ngặt hơn làm tăng chi phí sản xuất do các điều chỉnh dụng cụ và biện pháp kiểm soát chất lượng bổ sung. Đối với các lô sản xuất nhỏ, các quy trình gia công thứ cấp như khoan hoặc doa có thể hiệu quả về chi phí hơn để đạt được độ khít chính xác.

Hơn nữa, việc lựa chọn vật liệu cũng ảnh hưởng đến tính nhất quán của dung sai. Ví dụ, các loại nhựa cứng như ABS và polycarbonate thể hiện sự co ngót tối thiểu, trong khi các loại nhựa nhiệt dẻo linh hoạt như TPE có biến thiên lớn hơn. Do đó, nhà thiết kế phải cân bằng giữa nhu cầu về dung sai chính xác và độ linh hoạt mong muốn của chi tiết khi chọn vật liệu.

2. Độ dày thành

Lý tưởng nhất, thiết kế ép phun nên hướng tới độ dày thành đồng đều trên toàn bộ chi tiết. Những thay đổi đột ngột về độ dày có thể tạo ra ứng suất nội bộ, dẫn đến biến dạng hoặc điểm yếu trong sản phẩm cuối cùng. Ngoài ra, thành quá dày có thể giữ nhiệt, làm tăng thời gian làm nguội và ảnh hưởng đến độ ổn định kích thước.

Một nguyên tắc chung là giữ độ dày thành trong phạm vi khuyến nghị cho loại nhựa đã chọn — thường từ 1,2mm đến 3mm đối với hầu hết các vật liệu. Khi không thể tránh khỏi các biến đổi, các điểm chuyển tiếp nên được thực hiện dần dần, sử dụng vát mép hoặc bo tròn để đảm bảo dòng vật liệu chảy mượt mà và làm nguội đồng đều. Để đạt kết quả tối ưu, chiều dài chuyển tiếp nên gấp khoảng 3 lần chênh lệch độ dày giữa các phần.

3. Hình học lõi

Tối ưu hóa hình học lõi trong ép phun bao gồm việc rỗng hóa các phần dày để giảm thiểu việc sử dụng vật liệu và ngăn ngừa khuyết tật. Các nhà thiết kế cũng có thể gia cố các phần rỗng bằng gân để duy trì độ bền và độ cứng trong khi vẫn giữ độ dày thành trong giới hạn khuyến nghị.

Để có kết quả tốt nhất, gân nên được thiết kế với độ dày không vượt quá 50% độ dày thành chính và chiều cao không quá 3 lần độ dày của chúng để đảm bảo ổn định mà không gây lún bề mặt. Hơn nữa, việc sử dụng bán kính bo gốc lớn hơn 1/4 độ dày gân giúp cải thiện phân bố ứng suất và dòng vật liệu.

Với một lõi được thiết kế phù hợp, độ toàn vẹn của chi tiết có thể được nâng cao trong khi giảm thời gian làm nguội, hạ chi phí sản xuất và cải thiện khả năng gia công tổng thể.

4. Góc/Cạnh

Các góc và cạnh sắc nhọn nên được tránh vì chúng tạo ra tập trung ứng suất làm yếu chi tiết. Để giảm thiểu vấn đề này, hãy bo tròn tất cả các cạnh của chi tiết bằng vát mép. Đối với góc trong, sử dụng bán kính ít nhất bằng 0,5 lần độ dày thành. Góc ngoài cũng nên có bán kính bằng bán kính góc trong cộng với độ dày thành. Những thực hành thiết kế này cho góc và cạnh giúp đảm bảo phân bố vật liệu đồng đều.

5. Góc thoát

Góc thoát rất quan trọng trong ép phun để đảm bảo tháo chi tiết mượt mà. Không có góc thoát phù hợp, các thành đứng có thể cọ xát vào khuôn trong quá trình tháo, có thể làm hỏng bề mặt chi tiết và tăng mài mòn dụng cụ.

Thông thường nên áp dụng góc thoát tối thiểu 2° trên tất cả các đặc điểm đứng, mặc dù các đặc điểm cao hơn (trên 50 mm) nên có thêm 1° cho mỗi 25 mm chiều cao. Bề mặt có kết cấu yêu cầu góc thoát nhiều hơn — thường thêm 1° đến 2° — để phù hợp với kết cấu sâu hơn và tránh bị dính. Bên cạnh đó, gân và các đặc điểm mỏng khác nên bao gồm góc thoát để tạo điều kiện tháo chi tiết mà không làm giảm độ toàn vẹn kết cấu.

6. Chốt hãm

Chốt hãm trong ép phun có thể gây ra thách thức trong quá trình mở khuôn và tháo chi tiết, vì vật liệu cản trở chuyển động kéo thẳng của khuôn hai nửa tiêu chuẩn. Để xử lý chốt hãm mà không làm tăng đáng kể độ phức tạp hoặc chi phí, các nhà thiết kế có thể áp dụng nhiều chiến lược.

Một phương pháp là loại bỏ chốt hãm bằng cách thiết kế lại chi tiết với mặt bịt kín, có thể được sử dụng để loại bỏ vật liệu ở các khu vực có vấn đề, chẳng hạn như khớp cài bên trong hoặc lỗ bên, ngăn ngừa nhu cầu về dụng cụ phức tạp. Một phương pháp khác là định vị lại đường phân khuôn để căn chỉnh với chốt hãm, cho phép khuôn mở tự nhiên mà không bị cản trở.

Đối với các vật liệu dẻo như polypropylene (PP) hoặc nylon (PA), việc bỏ hốc (bumpoffs) có thể khả thi. Kỹ thuật này dựa trên khả năng giãn và biến dạng của vật liệu qua khuôn trước khi trở lại hình dạng ban đầu. Tuy nhiên, nó yêu cầu góc thoát 30° đến 45° và không được khuyến nghị cho nhựa cứng hoặc nhựa gia cố sợi.

Khi các hốc không thể tránh khỏi, cơ chế hành động bên hoặc bộ nâng cung cấp giải pháp. Các thành phần chuyển động này trượt vào vị trí khi khuôn đóng và rút ra trước khi đẩy sản phẩm ra, giải phóng đặc tính bị mắc kẹt. Hành động bên nên được thiết kế để di chuyển theo góc 90° để đạt hiệu quả và phải có đủ khoảng trống cho chuyển động.

Bằng cách lựa chọn cẩn thận phương pháp phù hợp cho các hốc, nhà thiết kế có thể tối ưu hóa quy trình sản xuất cho ép phun.

7. Phần tử kết nối

Các chi tiết ép phun thường yêu cầu các đặc tính kết nối để lắp ráp và hoạt động. Các phần tử kết nối phổ biến bao gồm chốt, ren lồng, khớp cài và bản lề sống.

Dưới đây là cách bạn có thể thiết kế chúng để cải thiện hiệu suất chi tiết trong khi vẫn duy trì khả năng sản xuất:

Chốt (Bosses)

Chốt là các phần nhô hình trụ được thiết kế để tiếp nhận vít, lồng ren hoặc các fastener khác. Chúng nên có đường kính ngoài ít nhất gấp đôi đường kính danh định của vít hoặc lồng ren, với lỗ lõi kéo dài đến đáy để duy trì độ dày thành đồng đều. Tuy nhiên, các chốt nên được giữ cách xa thành dày để tránh vết lún.

Chốt cũng có thể được gia cố bằng gân hoặc kết nối với các thành gần đó để ngăn các điểm yếu và biến dạng trong quá trình ép phun. Thêm một vát nhẹ ở lối vào của chốt thậm chí có thể cải thiện việc lắp fastener.

Ren

Mặc dù một số nhà thiết kế có thể đúc ren trực tiếp vào chi tiết, phương pháp này thường làm phức tạp quy trình sản xuất do các hốc. Mặt khác, lồng ren có thể được lắp đặt bằng phương pháp nhiệt, siêu âm hoặc lắp trong khuôn, cung cấp điểm gắn kết thay thế có độ bền tương đương.

Dù sử dụng ren đúc hay lồng ren, tốt nhất nên bao gồm độ hở 0,8 mm ở cạnh ren để ngăn tích tụ ứng suất. Ngoài ra, chúng nên được thiết kế với ren hình thang hoặc ren buttress để tăng cường độ bền.

Khớp cài (Snap-Fit Joints)

Khớp cài cung cấp tùy chọn lắp ráp không cần dụng cụ, có thể tái sử dụng. Chúng dựa trên các cánh tay dẻo để cài vào vị trí, khiến chúng lý tưởng cho vỏ bọc, ngăn pin và nắp đậy. Tuy nhiên, khớp cài là một loại hốc nên nhớ thiết kế chúng với các mẹo đã đề cập ở trên.

Để giải thích rõ hơn, khớp cài dầm đơn (cantilever snap-fits) là loại phổ biến nhất và nên được thiết kế với góc thoát để tạo điều kiện dễ dàng hơn cho việc tháo khuôn và lắp ráp, đặc biệt khi có thành đứng. Điều chỉnh chiều rộng và chiều dài của chúng, đồng thời đảm bảo độ dày vượt quá 0,5 lần độ dày thành chính để kiểm soát độ võng và lực giữ.

Bản lề sống (Living Hinges)

Bản lề sống là các phần mỏng, linh hoạt nối hai bộ phận với nhau, thường được sử dụng trong hộp đựng và nắp đậy. Chúng phải được làm từ vật liệu dẻo như polypropylene (PP), polyethylene (PE) hoặc Polyamide (PA) để chịu được việc uốn cong lặp đi lặp lại.

Để có độ bền tốt hơn, hãy đảm bảo thiết kế độ dày bản lề từ 0,20 mm đến 0,35 mm và chia bản lề (>150 mm) thành nhiều đoạn. Hơn nữa, việc thêm các góc lượn và vai có thể giúp đảm bảo dòng vật liệu chảy mượt mà và giảm tập trung ứng suất.

8. Chữ và Ký hiệu

Thay vì dùng nhãn dán bằng keo hoặc sơn, chữ và ký hiệu đúc nổi có thể được sử dụng cho logo, cảnh báo hoặc các nhãn khác. Khi tích hợp chúng vào một bộ phận đúc phun, tốt nhất nên sử dụng thiết kế nổi thay vì khắc chìm, vì các đặc điểm nhô lên dễ gia công hơn vào khuôn và giảm chi phí sản xuất. Chữ nổi cũng nên có chiều cao ít nhất 0,5 mm (0,020 inch) để đảm bảo độ rõ ràng và dễ đọc.

Về phông chữ, các thiết kế không chân với độ dày nét đồng đều, chẳng hạn như Arial, Verdana hoặc Century Gothic Bold, giúp cải thiện khả năng đọc và tính nhất quán. Kích thước phông chữ tối thiểu 20 điểm được khuyến nghị để tránh mất chi tiết trong quá trình đúc. Ngoài ra, chữ nên được căn chỉnh vuông góc với đường phân khuôn để tránh biến dạng. Những hướng dẫn này giúp ngăn ngừa mòn khuôn quá mức và đảm bảo chữ rõ nét, sắc sảo trên sản phẩm cuối cùng để có vẻ ngoài chuyên nghiệp.

Vật liệu sử dụng trong đúc phun nhựa

Phần này khám phá cả vật liệu khuôn và các loại nhựa đa dạng được sử dụng để tạo ra các sản phẩm đúc phun.

1. Vật liệu phổ biến cho khuôn đúc nhựa

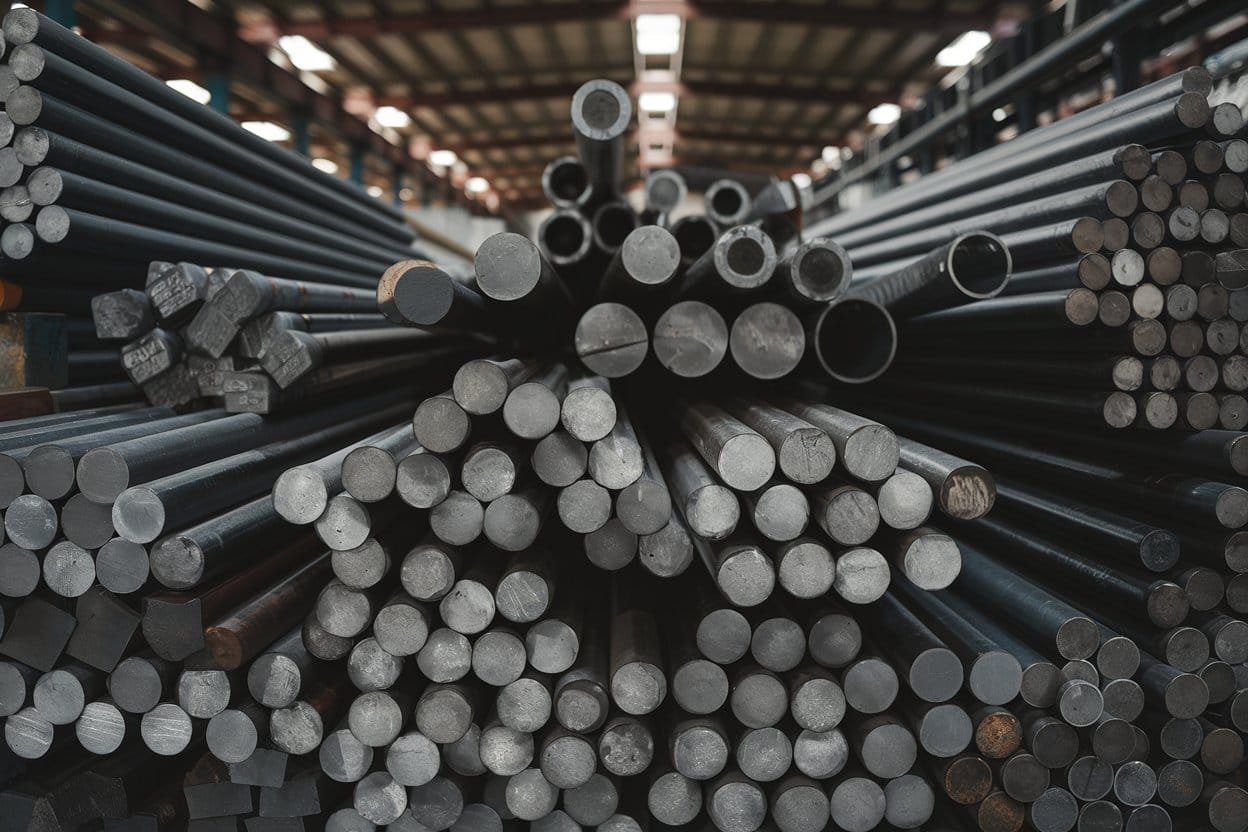

Khuôn đúc thường được làm từ thép, nhôm hoặc hợp kim beri-đi-um-copper.

Khuôn thép, đặc biệt là những loại làm từ thép tôi cứng hoặc thép tôi sẵn, có độ bền cao và lý tưởng cho sản xuất khối lượng lớn. Khuôn thép tôi cứng trải qua xử lý nhiệt, khiến chúng đặc biệt chống mài mòn và có khả năng sản xuất hơn một triệu chi tiết. Khuôn thép tôi sẵn, mặc dù kém bền hơn với mài mòn, cung cấp một lựa chọn tiết kiệm chi phí cho sản xuất với khối lượng vừa phải.

Khuôn nhôm là một lựa chọn rẻ hơn và phù hợp tốt cho các đợt sản xuất khối lượng thấp. Mặc dù chúng không có độ bền như khuôn thép, chúng cung cấp độ dẫn nhiệt xuất sắc, giúp giảm thời gian chu kỳ. Với gia công thích hợp, khuôn nhôm có thể sản xuất hàng chục nghìn đến hàng trăm nghìn chi tiết một cách hiệu quả.

Mặc dù ít phổ biến hơn, hợp kim beri-đi-um-copper có thể được sử dụng trong các chi tiết khuôn để tăng cường tản nhiệt ở những khu vực yêu cầu làm nguội nhanh.

2. Vật liệu nhựa cho sản phẩm đúc phun

Đúc phun sử dụng các loại nhựa nhiệt dẻo khác nhau để đạt được các tính chất cơ học và khả năng chống hóa chất yêu cầu, đảm bảo hiệu suất tối ưu cho mục đích sử dụng dự kiến.

Các lựa chọn vật liệu nhựa phổ biến bao gồm:

• Acrylonitril Butadien Styren (ABS): Đây là một vật liệu đa năng và tiết kiệm chi phí, được biết đến với độ bền, độ dai và khả năng gia công dễ dàng, khiến nó phổ biến trong hàng tiêu dùng và các bộ phận ô tô.
• Acetal (POM): Còn được gọi là polyoxymethylene, vật liệu này có độ bền cao, hệ số ma sát thấp và khả năng chống mài mòn xuất sắc, rất lý tưởng cho bánh răng và các chi tiết cơ khí.
• Polymer tinh thể lỏng (LCP): Có độ bền cao, khả năng chảy tuyệt vời và ổn định nhiệt, rất phù hợp cho các linh kiện điện tử thành mỏng.
• Nylon (Polyamide, PA): Đây là vật liệu bền, chống mài mòn, thường được sử dụng trong các ứng dụng hiệu suất cao, tuy nhiên có thể hấp thụ ẩm và bị cong vênh.
• Polycarbonate (PC): Là loại nhựa bền, chịu va đập tốt với độ trong suốt quang học tốt, thường được dùng cho kính bảo hộ, vỏ thiết bị điện tử và các chi tiết ô tô.
• Acrylic (PMMA)Acrylic: Còn được biết đến với tên gọi Plexiglas, đây là chất liệu trong suốt có đặc tính quang học tuyệt vời nhưng giòn hơn so với các loại nhựa khác.
• Polypropylene (PP) Vật liệu này được sử dụng rộng rãi như một loại nhựa thương mại nhờ giá thành hợp lý, khả năng chống mỏi và độ dẻo dai, khiến nó lý tưởng cho bao bì, hộp đựng và bản lề sống.
• Polyethylene (PE) Đây là một chất liệu có chi phí thấp khác, có sẵn ở dạng高密度 (HDPE) và低密度 (LDPE), mang lại khả năng kháng hóa chất và độ va đập xuất sắc.
• Polystyrene (PS): Đây là loại nhựa cứng, giá rẻ thường được sử dụng trong bao bì và sản phẩm dùng một lần.
• Polyurethane (PU): Được biết đến với độ dẻo dai, độ bền và khả năng kháng mài mòn, thường được sử dụng trong các ứng dụng đệm và linh kiện công nghiệp.

Tùy chọn Hoàn thiện Bề mặt cho Ép Trún Nhựa

Các chi tiết ép trún nhựa thường không cần xử lý hậu kỳ, vì chúng đạt được độ bóng bề mặt mịn trực tiếp từ khuôn. Tuy nhiên, bề mặt hoàn thiện có thể nâng cao cả tính thẩm mỹ và chức năng.

Một lớp hoàn thiện bề mặt được lựa chọn phù hợp có thể mang lại vẻ ngoài hấp dẫn, giúp sản phẩm trông tinh tế hoặc cao cấp hơn. Nó cũng có thể tăng cường chức năng bằng cách giảm ma sát, cải thiện khả năng chống mòn hoặc thêm độ bám cho một số bộ phận nhất định. Ngoài ra, kết cấu bề mặt có thể giúp che giấu các lỗi nhỏ như vết chảy hoặc vết chìm, đảm bảo vẻ ngoài đồng đều hơn.

Dưới đây là tóm tắt các loại hoàn thiện bề mặt phổ biến, cùng mô tả các chi tiết gia công để so sánh:

*Lưu ý: Tiêu chuẩn của Hiệp hội Công nghiệp Nhựa (SPI) cung cấp một hệ thống phân loại các lớp hoàn thiện trên khuôn ép trún, chia thành các cấp từ đánh bóng cao (hạng A) đến kết cấu (hạng D), với các cấp phụ số học để chỉ mức độ tinh tế hơn trong từng nhóm.

Các ứng dụng phổ biến của ép phun nhựa

Ép phun đáp ứng các nhu cầu sản phẩm đa dạng trên nhiều ngành công nghiệp khác nhau:

1. Ô tô

Trong ngành công nghiệp ô tô, ép phun được sử dụng để sản xuất các linh kiện nội thất và ngoại thất quan trọng, vì nó mang lại độ chính xác giúp đáp ứng các yêu cầu khắt khe của ngành.

Ví dụ, DAYIN → Đại in dựa vào kỹ thuật này để sản xuất bảng điều khiển xe hơi được thiết kế với độ chính xác cao, khả năng chịu nhiệt và độ bền va đập. Các bộ phận ô tô thường được ép phun khác bao gồm cản trước/sau, bảng cửa và các chi tiết trang trí.

2. Thiết bị gia dụng

Đối với thiết bị gia dụng, ép phun đảm bảo sản xuất các thành phần nhựa bền bỉ và có tính thẩm mỹ cao, từ bảng điều khiển máy giặt đến ngăn tủ lạnh.

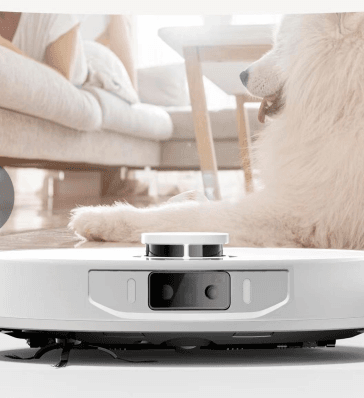

Các nhà sản xuất như DAYIN cũng tạo ra robot máy hút bụi vỏ bọc với quy trình này, mang lại độ chính xác cao và khả năng chống va đập trong khi vẫn duy trì bề mặt hoàn thiện hấp dẫn.

3. Viễn thông

Nhờ tính nhất quán trong sản xuất hàng loạt, ngành viễn thông sử dụng ép phun để tạo ra các linh kiện điện tử, chẳng hạn như vỏ bàn phím và nắp phím do DAYIN sản xuất, có độ chính xác cao và độ bền tốt.

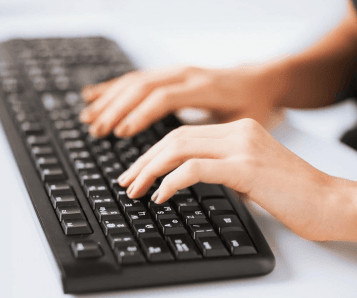

Nhiều vỏ nhựa cho thiết bị điện tử tiêu dùng, như vỏ điện thoại và vỏ router, cũng được sản xuất bằng ép phun.

4. Sản phẩm tiêu dùng

Ép phun được sử dụng rộng rãi để tạo ra các món đồ hàng ngày từ đồ chơi đến bao bì thực phẩm và nhiều hơn nữa. Ví dụ, DAYIN cung cấp các hộp kín khí được ép phun với độ bền xuất sắc và an toàn cấp thực phẩm, khiến chúng lý tưởng cho việc bảo quản thực phẩm và đồ uống.

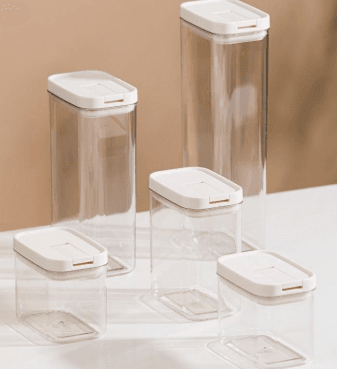

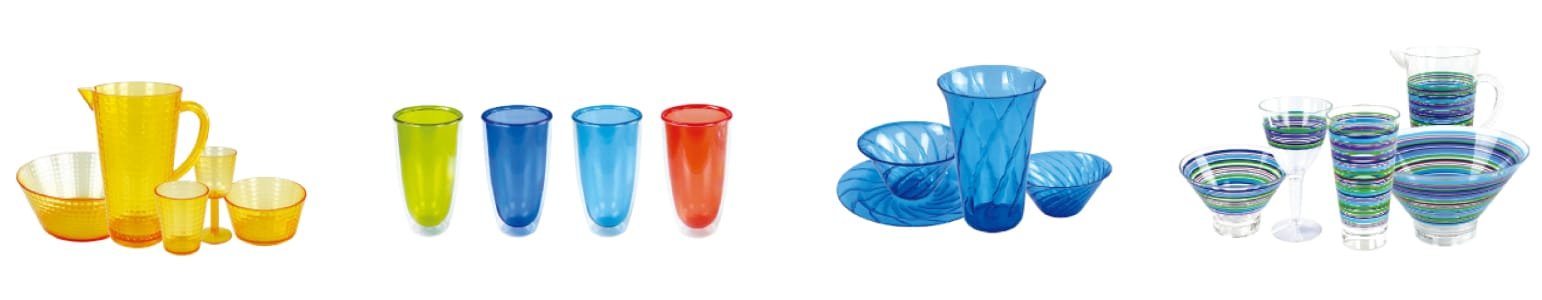

Ngoài ra, đồ dùng ăn được sản xuất qua ép phun cũng mang lại giải pháp nhẹ nhàng nhưng chắc chắn với thiết kế hấp dẫn.

Dịch vụ ép phun nhựa tùy chỉnh chuyên nghiệp tại DAYIN

Việc chọn nhà sản xuất ép phun phù hợp là yếu tố thiết yếu để sản xuất các sản phẩm chất lượng cao, đáng tin cậy. DAYIN là chuyên gia hàng đầu về ép phun nhựa tùy chỉnh, cung cấp các dịch vụ, trọn gói, bao gồm thiết kế và chế tạo khuôn, ép phun, lắp ráp điện tử, gia công thứ cấp và kiểm tra chất lượng nghiêm ngặt. Dù bạn cần giải pháp ODM/OEM hay sản xuất hoàn toàn tùy chỉnh, DAYIN cung cấp quy trình sản xuất liền mạch từ đầu đến cuối.

Dựa vào các kỹ thuật ép phun khoa học như phân tích dòng chảy khuôn và giám sát thông số theo thời gian thực, DAYIN đảm bảo quy trình sản xuất ổn định và hiệu quả hơn, giảm thiểu rủi ro lỗi hoặc biến dạng chi tiết nhựa.

Với hai cơ sở sản xuất tại Đông Quan, Trung Quốc và Bắc Ninh, Việt Nam, DAYIN cũng cung cấp các giải pháp sản xuất linh hoạt và cạnh tranh. Đây có thể là lợi thế chiến lược, giảm tác động của thuế quan đối với sản phẩm hướng tới Mỹ và đảm bảo hoạt động chuỗi cung ứng ổn định.

Hơn nữa, DAYIN duy trì nghiêm ngặt chất lượng kiểm soát và tuân thủ các tiêu chuẩn quốc tế. Cơ sở tại Trung Quốc đạt chứng nhận ISO9001, SCAN, SGS, BSCI, GRS, SMETA và IATF 16949, trong khi cơ sở tại Việt Nam là nơi duy nhất trong cả nước sở hữu chứng chỉ QAFA độc quyền của Target, cùng với các phê duyệt ERC, RIC và tuân thủ môi trường.

Ngoài những khả năng sản xuất này, DAYIN còn xuất sắc trong nghiên cứu và phát triển (R&D) và thiết kế cho sản xuất (DFM) hỗ trợ, cho phép khách hàng tùy chỉnh yêu cầu thiết kế theo nhu cầu cụ thể đồng thời cập nhật những tiến bộ mới nhất. Hiện tại, các cơ sở thậm chí đang đi đầu trong đổi mới khuôn nhôm để rút ngắn thời gian chu kỳ và bảo trì, tiết kiệm thời gian quý giá và mang lại nhiều lựa chọn đa dạng hơn cho mọi hợp tác.

Sẵn sàng trải nghiệm dịch vụ ép phun nhựa tùy chỉnh xuất sắc cùng đội ngũ chuyên gia?
Liên hệ DAYIN ngay hôm nay để thảo luận nhu cầu dự án của bạn.

Liên Lạc Với Chúng Tôi

Câu hỏi thường gặp về Sản xuất Khuôn ép phun

Q1. Những nhược điểm của ép phun nhựa là gì?

Một trong những hạn chế chính của ép phun nhựa là chi phí khởi tạo cho dụng cụ khá cao. Việc tạo khuôn tùy chỉnh tốn kém, khiến phương pháp này ít kinh tế hơn cho các lô sản xuất quy mô nhỏ. Do đó, việc sửa đổi khuôn sau chế tạo cũng tốn kém, thường đòi hỏi phải làm mới hoàn toàn khuôn.

Ngoài ra, so với các phương pháp như in 3D hoặc gia công CNC, ép phun có thời gian giao hàng dài hơn, thường kéo dài vài tuần cho việc tạo khuôn và sản xuất.

Những yếu tố này cần được cân nhắc kỹ lưỡng khi xem xét ép phun cho một dự án.

Mặc dù vậy, làm việc với nhà sản xuất cung cấp hỗ trợ thiết kế cho khả năng sản xuất (DFM) và dịch vụ tạo mẫu có thể giúp khắc phục những thách thức này. DFM đảm bảo thiết kế được tối ưu hóa cho quá trình ép phun, giảm thiểu chi phí sửa đổi và tăng hiệu quả, trong khi tạo mẫu cho phép xác thực thiết kế trước khi cam kết sản xuất khuôn tốn kém.

Q2. Chi phí làm khuôn ép phun là bao nhiêu?

Chi phí khuôn ép phun dao động rộng, từ $3.000 đến $100.000+. Điều này phụ thuộc vào các yếu tố như độ phức tạp thiết kế, vật liệu khuôn được chọn và độ chính xác yêu cầu cho lô sản xuất. Hãy thảo luận nhu cầu cụ thể của bạn với nhà sản xuất chuyên gia để nhận báo giá phù hợp cho dự án.

Q3. Thời gian sản xuất chi tiết bằng ép phun mất bao lâu?

Thông thường, ép phun mất 6-10 tuần, với 4-6 tuần cho việc phát triển khuôn và 2-4 tuần cho sản xuất chi tiết.

Tuy nhiên, tại DAYIN, chuyên môn sản xuất và thiết bị tiên tiến cho phép chúng tôi cung cấp chu kỳ sản xuất ngắn hơn, thường nằm trong 4-8 tuần.

Q4. Các nhà sản xuất đảm bảo chất lượng của các chi tiết ép phun như thế nào?

Các nhà sản xuất thực hiện quá trình ép phun khoa học để tiêu chuẩn hóa quy trình ép phun, đảm bảo sự nhất quán giữa các đợt sản xuất. Điều này liên quan đến việc xác định và tài liệu hóa các thông số xử lý tối ưu, chẳng hạn như nhiệt độ, áp suất và thời gian làm nguội, để đạt được kết quả chất lượng cao và có thể lặp lại.

Để xác minh chất lượng, các nhà sản xuất cũng tiến hành Kiểm tra Đầu tiên (FAI), nơi các mẫu ban đầu được đo lường so với thông số thiết kế. Cũng có các kiểm tra chất lượng theo ngành cụ thể, chẳng hạn như Quy trình Phê duyệt Chi tiết Sản xuất (PPAP) cho ngành ô tô giúp đảm bảo các chi tiết không có lỗi.

Bên cạnh đó, các nhà sản xuất thực hiện phân tích lỗi thông qua kiểm tra trực quan, đo lường kích thước và kiểm tra vật liệu để phát hiện các vấn đề như cong vênh, lõm hoặc bọt mép. Các hệ thống quản lý chất lượng, chẳng hạn như ISO 9001, đảm bảo tuân thủ các tiêu chuẩn ngành nghiêm ngặt hơn nữa.

Q5. Tôi có thể sử dụng phụ gia cho ép phun không?

Có, phụ gia có thể được trộn với hạt nhựa trong quá trình ép phun để tăng cường tính chất và hiệu suất của vật liệu. Các tùy chọn phổ biến bao gồm:

• Chất tạo màu: Được sử dụng để đạt được màu sắc cụ thể bằng cách trộn pigment với nhựa nguyên sinh.
• Sợi Carbon: Cải thiện độ cứng vàStrength trong khi hỗ trợ triệt tiêu tĩnh điện.
• Khoáng chất (Talc, Clay): Hoạt động như chất độn để giảm chi phí, tăng độ cứng và giảm thiểu cong vênh.
• PTFE (Teflon): Cung cấp khả năng tự bôi trơn, khiến các chi tiết lý tưởng cho các ứng dụng ổ trục.
• Sợi thủy tinh dài: Tăng đáng kể Strength và độ cứng, mặc dù chúng có thể làm cho việc ép phun trở nên khó khăn.
• Sợi Aramid (Kevlar): Cung cấp khả năng gia cố với ít mài mòn hơn so với sợi thủy tinh.
• Vi cầu thủy tinh và Vảy mica: Giảm cong vênh và co ngót bằng cách nâng cao độ ổn định kích thước.
• Sợi thép không gỉ: Giúp kiểm soát nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI), thường được sử dụng trong thiết bị điện tử.
• Chất ức chế tia UV: Bảo vệ nhựa khỏi hư hỏng do tiếp xúc với ánh nắng mặt trời, lý tưởng cho ứng dụng ngoài trời.

Bằng cách chọn phụ gia phù hợp cho ép phun, nhà sản xuất có thể tùy chỉnh tính chất nhựa để đáp ứng các yêu cầu cơ học, nhiệt và thẩm mỹ cụ thể.

Q6. Các tùy chọn gia công sau là gì đối với chi tiết ép phun?

Để nâng cao chức năng và tính thẩm mỹ, các chi tiết nhựa ép phun có thể trải qua nhiều kỹ thuật gia công sau, chẳng hạn như:

• Hàn: Hàn siêu âm sử dụng rung động tần số cao để tạo nhiệt, cho phép các chi tiết nhựa được hàn dính với nhau hoặc nhúng lõi.
• Laser: Laser khắc hình ảnh hoặc chữ 2D vĩnh viễn lên bề mặt nhựa, lý tưởng cho nhận diện thương hiệu và định danh bộ phận.
• Phun nhựa: Một lớp phủ được áp dụng để nâng cao ngoại hình, kết cấu hoặc độ bền của các thành phần nhựa.
• Ép mạ: Sử dụng nhiệt và áp suất để chuyển foil kim loại hoặc màu lên nhựa, thường dùng cho logo hoặc yếu tố trang trí.
• In: Các kỹ thuật như in chuyển mực cho phép in logo đa sắc, hướng dẫn hoặc hoa văn hàng loạt mà không ảnh hưởng đến khả năng ép khuôn.
• Xử lý tĩnh điện: Được áp dụng để giảm tích tụ tĩnh điện, đặc biệt quan trọng cho thiết bị điện tử và các ứng dụng nhạy cảm với bụi.

DAYIN chuyên về gia công phụ trợ toàn diện cho sản phẩm nhựa, đảm bảo chất lượng cao cho tất cả chi tiết ép phun tùy chỉnh.
